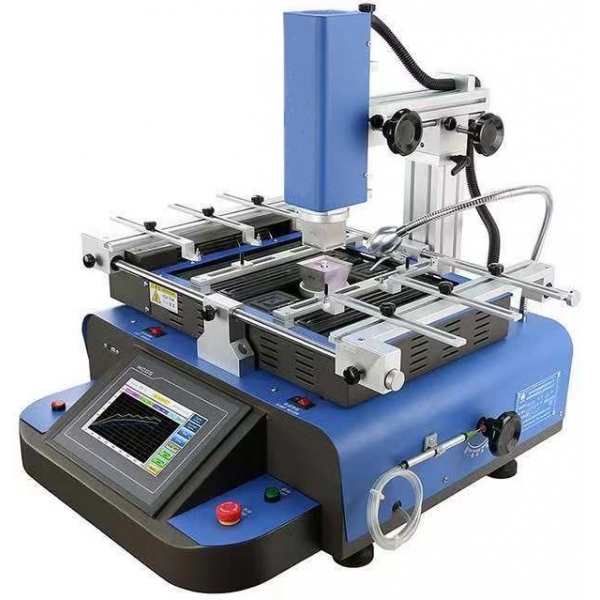

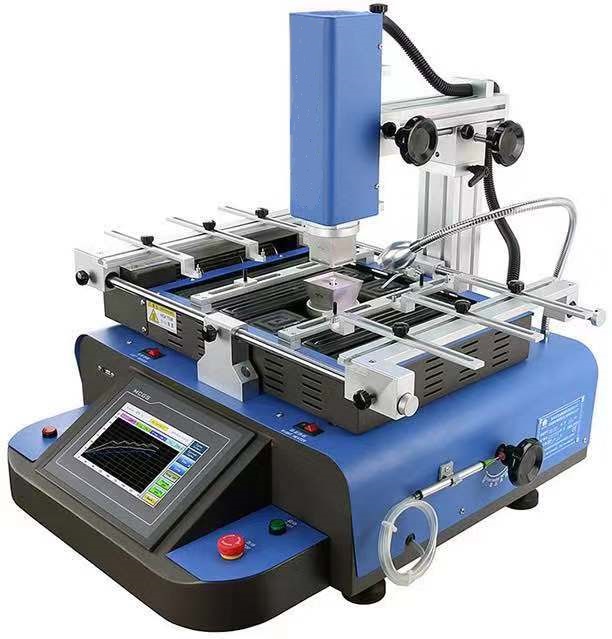

580 三温区触摸屏BGA返修台





    580 BGA返修台
    特点:
    1、采用线性滑座使X、Y、Z三轴皆可做精细微调或快速定位动作,具有较高的定位精度和快捷的操作性.
    2、该机采用台湾高清触摸屏人机界面,PLC控制,可存储多组用户温度曲线数据.开机密码保护和修改功能,工作时温度以曲线的方式将数据反应到触摸屏内显示,具有瞬间曲线分析功能.

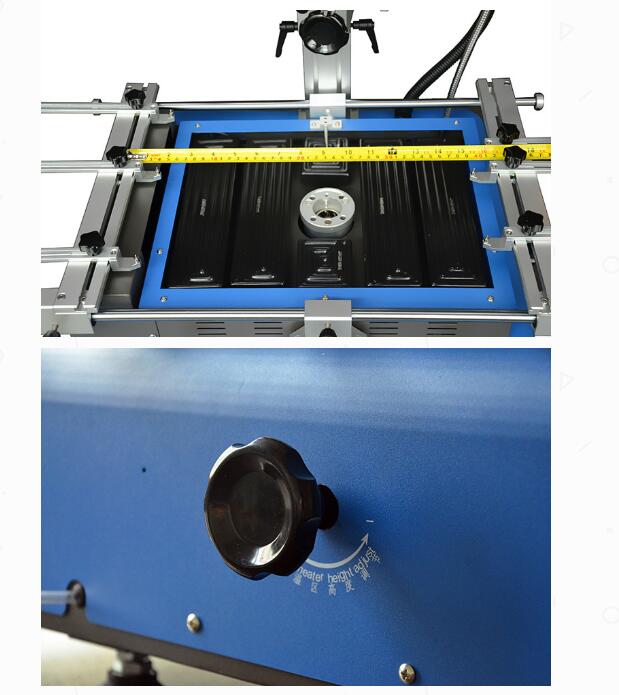

    3、采用三温区独立加热,上下温区热风加热,底部温区红外加热,温度精确控制在±3度,上部温区可视需要自由移动,第二温区可上下调节,上下部发热器可同时设置多段温度控制. IR预热区可依实际要求调整输出功率.
    4、热风嘴可360°旋转.底部红外发热器可使PCB板受热均匀.
    5、选用高精度K型热电偶闭环控制,外置测温接口实现对温度的精密检测.PCB板定位采用V字形槽,灵活方便的可移动式万能夹具对PCB板起到保护作用,防止PCB边缘器件损伤及PCB变形,并能适应各种BGA封装尺寸的返修.
    6、采用大功率横流风机迅速对PCB板进行冷却,提高工作效率. 同时内置真空泵,外置真空吸笔,以方便快捷取拿BGA芯片.
    7、焊接工作完毕具有报警提示功能,为方便用户使用特增加“提前报警”功能.
    8、本机经过CE认证,设有急停开关和异常事故自动断电保护装置.在温度失控 情况下,电路能自动断电,拥有双重超温保护功能.

    BGA返修台技术参数:
    总功率
    4800W
    上部加热功率
    800W
    下部加热功率
    1200W
    下部红外加热功率
    2700W1200W受控)
    电源
    单相(Single Phase)  AC 220V±10  50Hz
    定位方式
    V字型卡槽+万能夹具
    温度控制
    高精度K型热电偶(Ksensor)闭环控制(Closed Loop),上下独立测温  温度精度可达正负3度;
    电器选材
    触摸屏+温度控制模块+PLC编程器
    最大PCB尺寸
    410×380mm
    最小PCB尺寸
    10×10mm
    测温接口数量
    1个
    PCB厚度
    1-6mm
    适用芯片
    1mm-6cm
    外形尺寸
    630×630×650mm
    机器重量
    净重45kg
